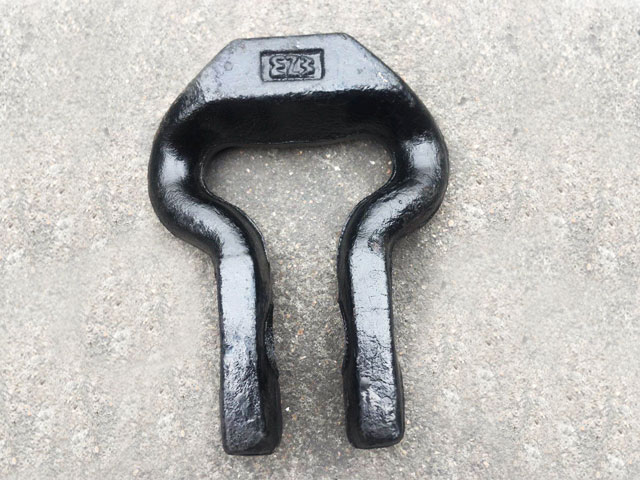

矿用高强度开口式连接环系列产品适用于煤矿井下边双刮板输送机和转载机,与矿用高强度圆环链、刮板相连接使用的连接环。
主要尺寸及机械性能
765链条环规格 | b | p | 试验负荷B级KN | 破断负荷C级KN | ||||
公称尺寸 | 极限偏差 | 公称尺寸 | 极限偏差 | |||||
Φ10×40 | 12 | — | 40 | ±0.3 | 80 | 100 | 90 | |
Φ14×50 | 16 | ±0.5 | 50 | ±0.5 | 136 | 180 | 170 | 120 |
Φ18×64 | 20 | — | 64 | ±0.6 | 232 | 300 | 290 | 225 |
Φ22×86 | 23 | ±1 | 86 | ±1 | — | 415 | — | 370 |
Φ26×92 | 27 | — | 92 | — | — | 575 | — | 550 |
